ScanDoc Nano ET profesionali universali diagnostikos įranga – J2534, DoIP/ENET, WiFi, Bluetooth

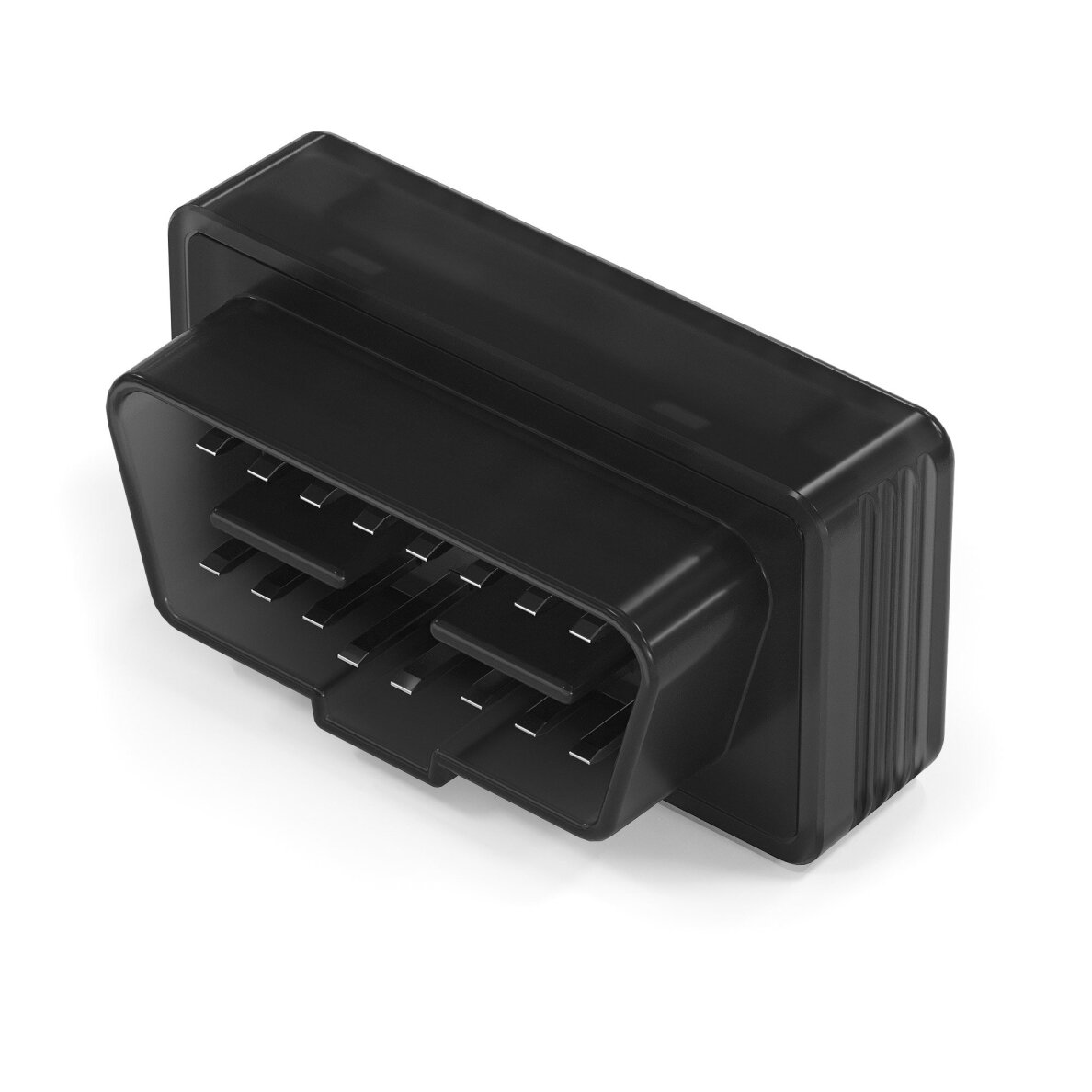

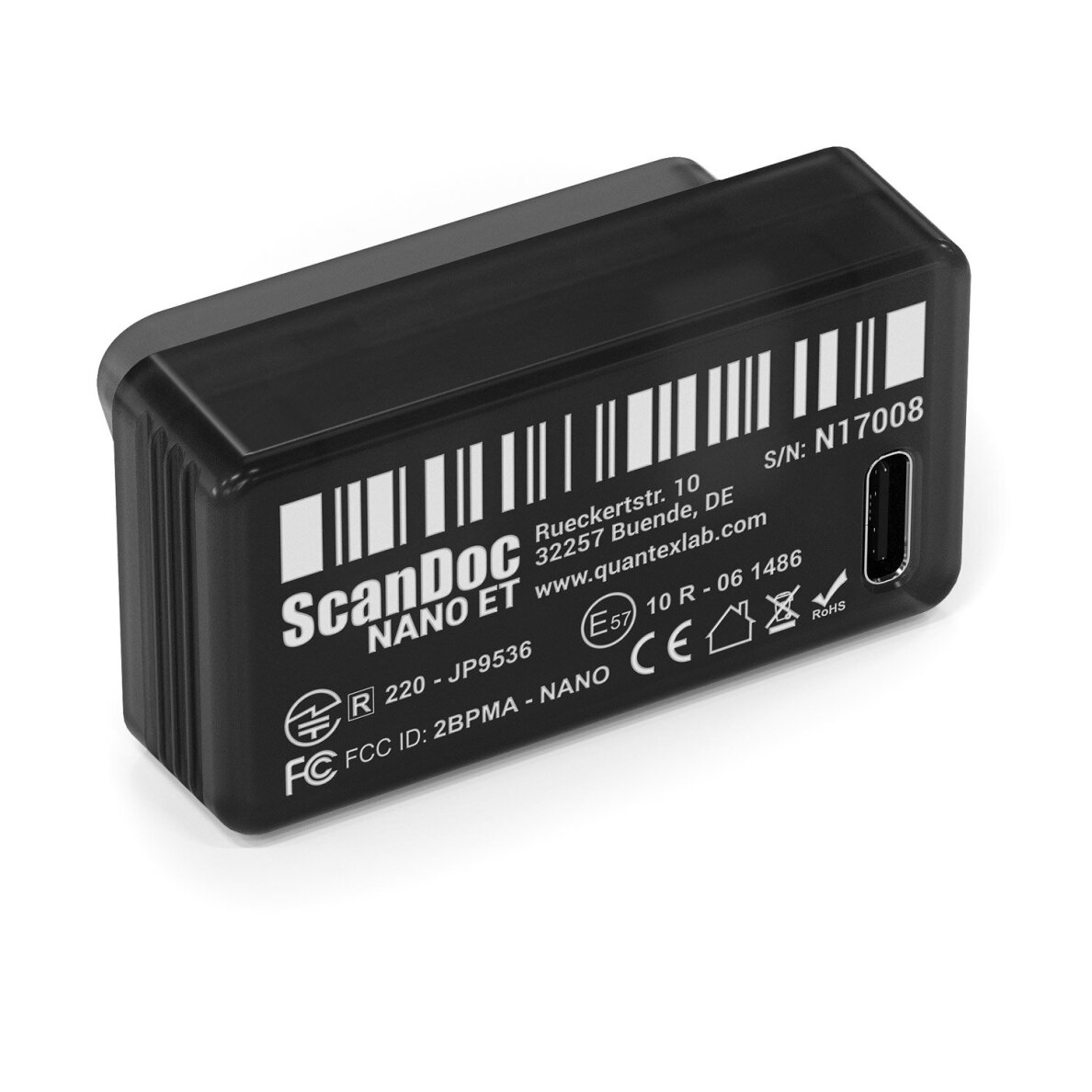

ScanDoc Nano ET – profesionali, kompaktiška universali automobilių diagnostikos įranga, sukurta Quantex GmbH. Nedideliame korpuse integruotos profesionaliam servisui skirtos diagnostikos funkcijos, o pats adapteris pritaikytas ir nuolatiniam naudojimui automobilio OBD-II jungtyje.

Prisijungimui galima naudoti WiFi, Bluetooth Low Energy (BLE) arba USB-C, todėl ScanDoc Nano ET galima patogiai naudoti su kompiuteriu, telefonu ar planšete. ScanDoc programinę įrangą galima įdiegti ir naudoti keliuose įrenginiuose.

Įrenginys pateikiamas su ScanDoc programinės įrangos licencijomis OBD-II diagnostikai ir visoms šio įrenginio palaikomoms automobilių markėms. Šiuo metu įsigytų markių programinės įrangos atnaujinimai yra nemokami. Ateityje gali būti taikomas mokestis už naujų automobilių kartų palaikymo atnaujinimus, tačiau jau įsigytos programinės įrangos klaidų taisymai ir patobulinimai išlieka nemokami.

Papildomai ScanDoc Nano ET be papildomo mokesčio palaiko J2534 PassThru, ENET/DoIP ir ELM327.

Pagrindiniai privalumai

• Profesionali daugelio automobilių markių diagnostika

• Visų Nano ET palaikomų automobilių markių ScanDoc licencijos

• Klaidų nuskaitymas ir trynimas

• Live Data parametrų peržiūra

• Aktyvūs testai / vykdiklių valdymas

• Adaptacijos, kalibravimas ir parametrų nustatymas

• Valdymo blokų kodavimas

• Serviso ir techninės priežiūros funkcijos

• J2534-1 / J2534-2 PassThru

• ENET / DoIP

• ELM327 emuliacija

• WiFi, BLE ir USB-C ryšys

• Windows, Android, iOS, macOS ir Linux palaikymas

• Galimybė adapterį nuolat palikti OBD-II jungtyje

• Automatinis energiją taupantis miego režimas

• Apsauga nuo neautorizuoto prisijungimo

J2534 PassThru

J2534 PassThru leidžia Nano ET naudoti su atitinkama originalia automobilių gamintojų diagnostikos programine įranga, pavyzdžiui:

• ODIS – VAG grupės automobiliams

• Xentry – Mercedes-Benz

• ISTA+ – BMW

Nano ET taip pat gali emuliuoti degimo įjungimą ir išjungimą, reikalingą komunikacijai su tam tikra gamintojo programine įranga.

Svarbu: automobilių gamintojų diagnostikos programinė įranga ir jos licencijos į komplektą neįeina. Jas reikia įsigyti atskirai iš atitinkamo programinės įrangos tiekėjo ar transporto priemonės gamintojo.

ENET / DoIP

ScanDoc Nano ET gali veikti kaip WiFi–Ethernet Gateway automobiliuose, kuriuose diagnostikai naudojamas ENET ryšys.

Tai leidžia belaidžiu būdu prisijungti prie:

• BMW F serijos

• BMW G serijos

• BMW I serijos

• MINI F serijos

ir naudoti programinę įrangą, kuriai įprastai reikėtų ENET kabelio.

Suderinama su:

• E-Sys

• ISTA+

• BimmerCode

• BimmerLink

• DeepOBD

• ir kita suderinama programine įranga

DoIP (Diagnostics over Internet Protocol) naudojamas šiuolaikinių transporto priemonių diagnostikai ir duomenų perdavimui Ethernet pagrindu. Jis leidžia pasiekti gerokai didesnę duomenų perdavimo spartą nei klasikinis CAN, todėl ypač aktualus diagnostikai ir valdymo blokų programavimui naujesniuose VAG, BMW, Mercedes-Benz ir kituose palaikomuose automobiliuose.

ELM327 suderinamumas

Nano ET palaiko ELM327 emuliaciją, todėl gali būti naudojamas su įvairiomis ELM327 sąsają palaikančiomis diagnostikos programėlėmis.

Konkrečios funkcijos priklauso nuo naudojamos programinės įrangos ir automobilio.

Nuolatiniam naudojimui automobilyje

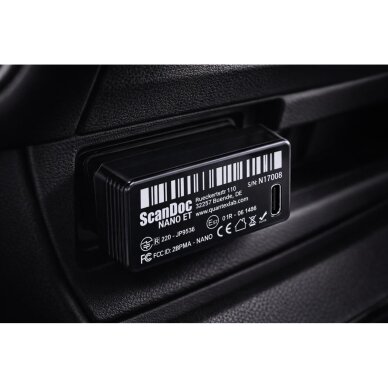

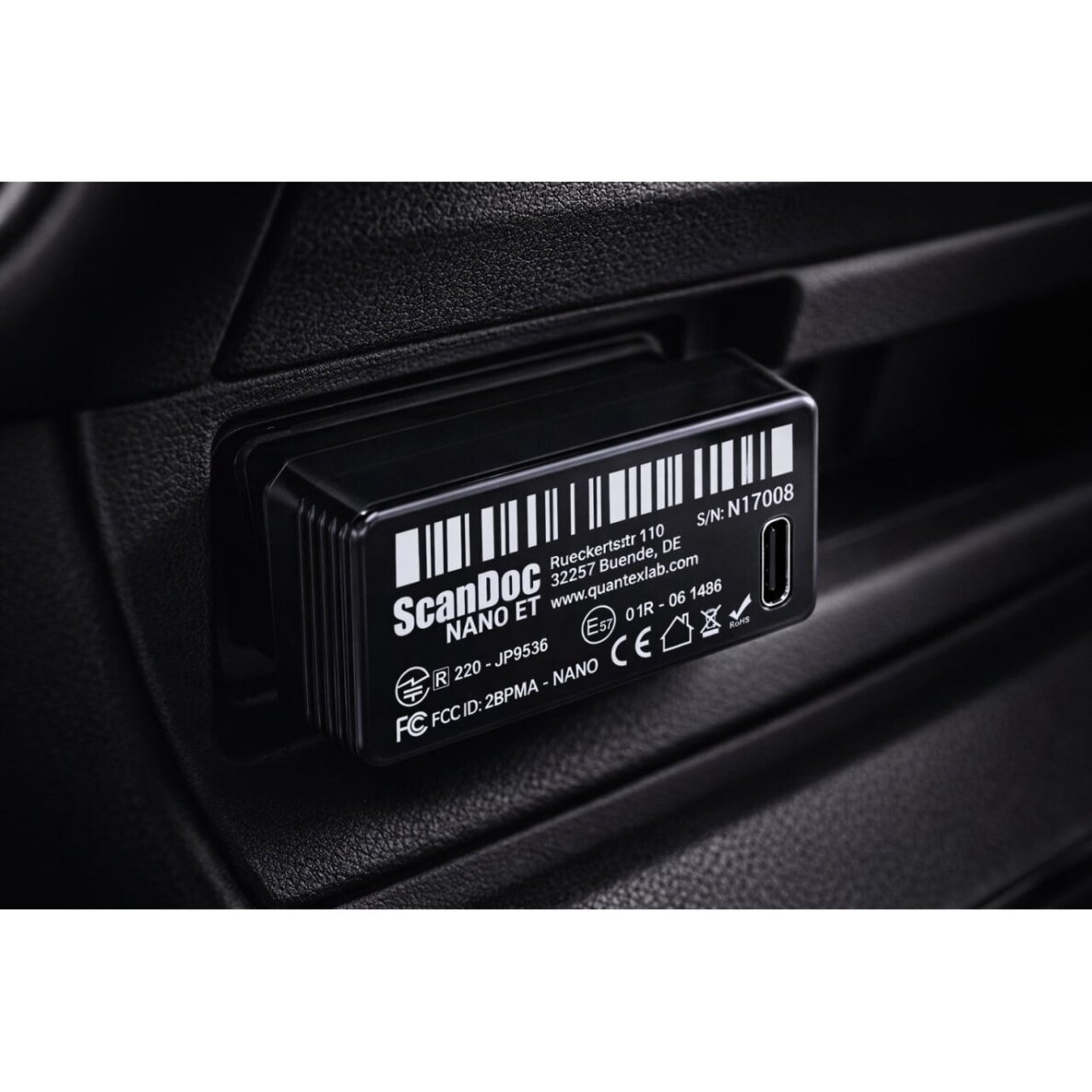

ScanDoc Nano ET sukurtas taip, kad prireikus jį būtų galima palikti automobilio OBD-II jungtyje nuolat.

Išmanusis miego režimas

Kai automobilis nenaudojamas, Nano ET automatiškai persijungia į gilaus miego režimą ir sumažina energijos suvartojimą. Užvedus automobilį adapteris automatiškai aktyvuojamas ir vėl paruošiamas darbui.

Apsauga nuo neautorizuoto prisijungimo

Adapteris komunikuoja tik su įrenginiais, kuriuos naudotojas įtraukė į patikimų įrenginių sąrašą. Kitų įrenginių bandymai prisijungti blokuojami.

Reguliuojamas ryšio diapazonas

Bluetooth signalo stiprumą galima apriboti taip, kad adapteris būtų pasiekiamas tik nedideliu atstumu, pavyzdžiui, automobilio salone. Tai padeda sumažinti nepageidaujamo prisijungimo iš išorės galimybę.

ScanDoc diagnostikos programinė įranga

Su ScanDoc Nano ET suteikiama ScanDoc programinė įranga su visomis šio diagnostikos adapterio palaikomomis automobilių markėmis.

Pagal gamintojo pateikiamą informaciją Nano ET diagnostikos funkcionalumas nėra dirbtinai apribotas, lyginant su didesniu ScanDoc Compact modeliu.

Pagrindinės galimybės:

• diagnostinių klaidų nuskaitymas ir trynimas;

• realaus laiko parametrų peržiūra;

• aktyvūs testai;

• adaptacijos;

• kodavimas;

• serviso funkcijos;

• kitos konkrečiai automobilių markei ir modeliui skirtos funkcijos.

Tikslus funkcijų palaikymas priklauso nuo automobilio, modelio, pagaminimo metų ir konkretaus valdymo bloko.

Palaikomos automobilių markės

• VAG – Volkswagen, Audi, SEAT, Škoda: Nuo 2004 m. — Įskaitant naujausius palaikomus modelius
• BMW / MINI: F serija ir naujesni — BMW G ir I serijos, MINI F serija
• Mercedes-Benz: Nuo 2010 m. — Įskaitant naujesnius palaikomus modelius
• Toyota: Nuo 2010 m.
• Mitsubishi: Nuo 2010 m.
• Suzuki: Nuo 2005 m.
• Hyundai: Tam tikri modeliai
• Kia: Tam tikri modeliai
• Kinijos gamintojų automobiliai: Nuo 2010 m. — Išskyrus Jetour T2 ir modelius su CAN FD
• Lada: Palaikomi modeliai — Išskyrus LARGUS
• SsangYong: Tam tikri modeliai

Tikslų konkretaus automobilio ir valdymo blokų funkcionalumą rekomenduojama patikrinti ScanDoc demonstracinėje programinės įrangos versijoje.

Nepalaikomi automobiliai

Gamintojo pateiktoje informacijoje nurodoma, kad Nano ET negalima jungti prie šių nepalaikomų automobilių:

• Renault

• Toyota iki 2010 m.

• Ford

• Opel

• Chevrolet

• Fiat

• Isuzu

Svarbus perspėjimas dėl OBD-II CAN / Ethernet kontaktų

DĖMESIO!

ScanDoc Nano ET negalima jungti prie transporto priemonių, kurių CAN magistralė OBD-II jungtyje naudoja 12–13 arba 3–11 kontaktus (pin).

Nano ET šiuos kontaktus naudoja Ethernet komunikacijai, todėl tokioje transporto priemonėje gali įvykti CAN magistralės trumpasis jungimas.

Gamintojo teigimu, tai neturėtų sugadinti automobilio elektronikos, tačiau gali:

• sukelti daugybės klaidų kodų registravimą;

• sutrikdyti transporto priemonės sistemų komunikaciją;

• sukelti raktų sinchronizacijos problemų.

Prieš jungiant Nano ET prie nepatikrintos transporto priemonės būtina įsitikinti, kaip konkrečiame automobilyje išdėstyti OBD-II jungties komunikacijos kontaktai.

Diagnostikos funkcijos

Priklausomai nuo automobilio ir valdymo bloko, ScanDoc programinė įranga gali palaikyti:

• Automobilio identifikavimą pagal VIN

• Diagnostinių klaidų kodų nuskaitymą ir jų aprašymų rodymą

• Klaidų kodų trynimą

• Live Data / realaus laiko parametrų peržiūrą

• Aktyvius testus ir vykdiklių valdymą

• Automobilio ir valdymo blokų identifikavimą

• Parametrų nustatymą ir programavimą

• Serviso intervalo atstatymą

• DPF regeneracijos paleidimą

• EPB elektroninio stovėjimo stabdžio serviso režimą

• Purkštukų kodavimą

• Akumuliatoriaus registravimą

• Komponentų adaptavimą ir kalibravimą

• Valdymo blokų kodavimą

• Diagnostikos jungties vietos informaciją

• Standartinę OBD-II / EOBD diagnostiką

• Kitas konkrečiai markei ir modeliui skirtas diagnostikos bei serviso funkcijas

Funkcijų prieinamumas gali skirtis priklausomai nuo automobilio markės, modelio, pagaminimo metų, valdymo blokų ir komplektacijos.

Techniniai duomenys

• Diagnostikos sąsajos: K-Line (Pin 7, 15), CAN (Pin 6, 14), Ethernet / DoIP (Pin 3/11, 12/13)
• Diagnostikos protokolai: KW71, KW82, KW1284, DS2, ISO8, ISO14230, ISO9141, ISO15765, J1979, TP2.0
• PassThru standartas: J2534-1 / J2534-2
• WiFi: IEEE 802.11b, 100 mW, 11 kanalų (14 Japonijoje), iki 150 Mbit/s
• WiFi veikimo nuotolis: 10–50 m atviroje erdvėje
• Bluetooth: BLE 4.2 (Low Energy)
• USB: USB-C, 12 Mbit/s
• Maitinimas: 9–30 V DC per OBD-II jungtį
• Automobilio jungtis: OBD-II / EOBD, standartinė 16 kontaktų jungtis

Palaikomos operacinės sistemos

ScanDoc programinę įrangą galima įdiegti ir naudoti keliuose įrenginiuose:

• Windows 7 ir naujesnė, 32/64 bitų

• Android 6 ir naujesnė

• iOS 10 ir naujesnė

• macOS 10.10 ir naujesnė

• Linux Ubuntu 12 ir naujesnė

Programinės įrangos kalbos

• Vokiečių

• Anglų

• Graikų

• Danų

• Rusų

Komplektacija

ScanDoc Nano ET įrenginys
